거실제연설비는 화재 시 연기를 효율적으로 배출해 피난을 돕는 핵심 소방설비입니다. 본 글에서는 거실제연설비의 작동순서와 점검방법을 시험 대비와 실무 적용에 맞게 작성 하였습니다.
1. 거실제연설비란 무엇일까?
화재 현장에서 가장 무서운 건 사실 불꽃보다도 연기입니다. 시야를 가려 탈출을 방해하고, 호흡을 어렵게 만들어 순식간에 위험에 빠뜨리죠.
이때 등장하는 것이 바로 거실제연설비입니다. 이름 그대로 “거실” 즉 넓은 공간에서 발생하는 연기를 제어(제연)하는 설비예요.
쉽게 말해, 거실제연설비는 건물 내부의 강제 환기 장치라고 생각하면 됩니다. 불이 나면 이 장치가 자동으로 켜져서 연기를 빨아들이고(배기), 깨끗한 공기를 밀어 넣어(급기), 사람들이 피난할 수 있도록 도와줍니다.
2. 거실제연설비의 기본 원리
거실제연설비의 기본 작동 원리를 자동차 비유로 설명해볼게요.
- 연기 배출 = 배기팬 : 마치 자동차의 배기구에서 매연이 빠져나가는 것처럼, 건물 속 연기를 밖으로 내보냅니다.
- 신선한 공기 공급 = 급기팬 : 차에 산소가 공급돼야 엔진이 돌아가듯, 화재 시에도 신선한 공기를 넣어줘야 피난통로가 확보됩니다.
- 제연커튼 = 칸막이 : 커튼이 내려와 연기 흐름을 제어하는데, 이는 연기가 무분별하게 퍼지지 않도록 ‘길을 안내하는 역할’을 합니다.
즉, 연기 배출 + 신선한 공기 주입 + 연기 흐름 차단 이 삼박자가 맞아야 비로소 효과적인 제연이 이루어집니다.

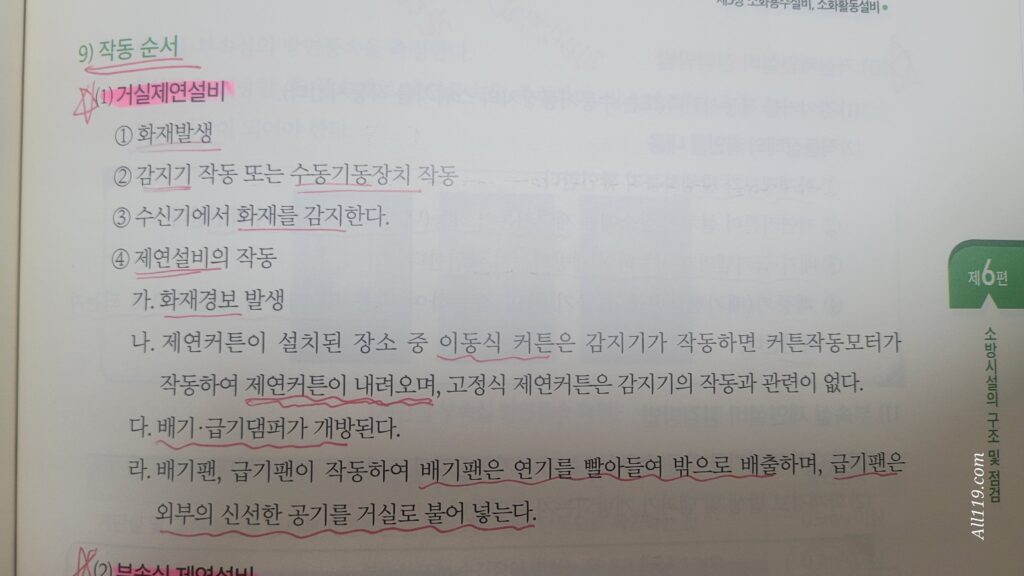

3. 거실제연설비 작동순서
- 화재 발생
- 말 그대로 화재가 일어나야 제연설비가 작동을 시작합니다.
- 감지기 작동 (또는 수동기동장치 작동)
- 연기를 감지한 감지기가 반응하거나, 사람이 수동 스위치를 눌러 기동합니다.
- 수신기에서 화재를 감지
- 수신기가 “불났다!”라는 신호를 받아 중앙에서 제어합니다.
- 제연설비의 작동
- 본격적인 제연 과정이 시작됩니다.
- (가) 화재경보 발생
- (나) 제연커튼이 내려와 연기의 흐름을 차단
- (다) 배기댐퍼와 급기댐퍼가 개방
- (라) 배기팬은 연기를 빨아내고, 급기팬은 신선한 공기를 집어넣어 피난 경로를 확보
쉽게 말하면, “불이 난다 → 감지기가 울린다 → 제연커튼 내려온다 → 팬이 돌면서 연기를 내보내고 공기를 넣는다” 순서라고 보면 됩니다.

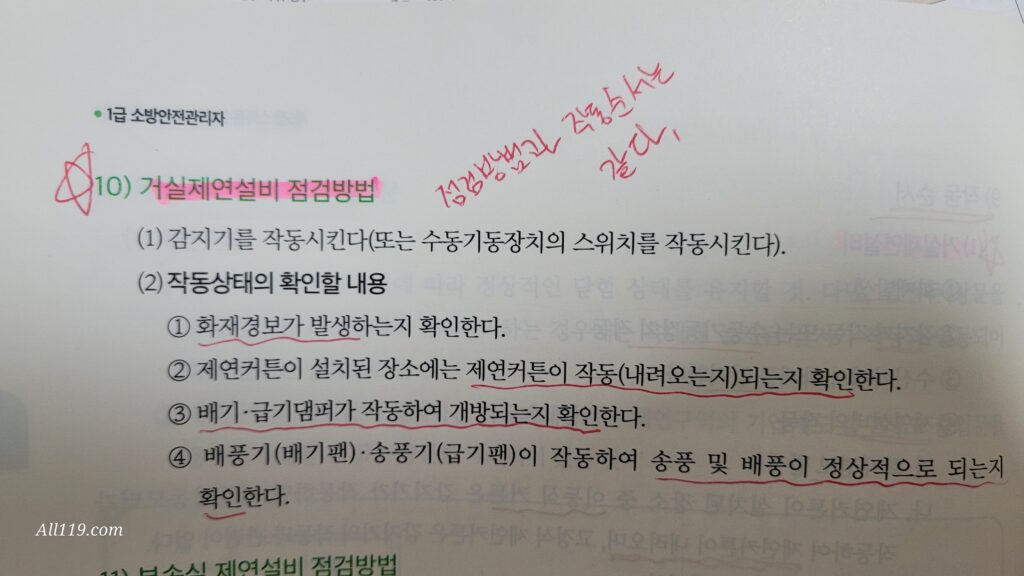

4. 거실제연설비 점검방법
작동이 잘되는지도 주기적으로 확인해야겠죠. 시험에 자주 나오는 핵심 포인트이기도 합니다.
- 감지기를 작동시킨다
- 자동으로도 되고, 필요하면 수동 스위치를 눌러 작동시켜도 됩니다.
- 작동 상태 확인
- (1) 화재경보가 제대로 발생하는지 확인
- (2) 제연커튼이 내려오는지 확인
- (3) 배기·급기댐퍼가 개방되는지 확인
- (4) 배기팬과 급기팬이 정상적으로 돌아가는지 확인
즉, 경보 → 커튼 → 댐퍼 → 팬 순서로 확인하면 점검 포인트가 정리됩니다.
5. 시험 대비 포인트
소방안전관리자 시험에 자주 나오는 질문은 대체로 이렇게 정리됩니다.
- “거실제연설비의 작동순서 4단계를 쓰시오.”
- “거실제연설비 점검 시 확인해야 할 사항 4가지를 쓰시오.”
이런 문제가 나오면 위 내용을 그대로 서술하면 거의 정답입니다.
암기 팁은 “경보-커튼-댐퍼-팬” 으로 외우시면 됩니다.
6. 실무에서의 활용
시험만 통과한다고 끝이 아닙니다. 실제 현장에서 소방안전관리자가 되면 매달, 분기별, 연 1회 정기점검 때 반드시 확인해야 하는 부분이 바로 거실제연설비예요.
- 팬이 오래되면 소음이 심해지거나 모터가 고장 날 수 있습니다.
- 댐퍼가 녹슬거나 막히면 연기가 제대로 빠져나가지 않아요.
- 커튼이 고장 나서 내려오지 않으면 제연이 엉망이 됩니다.
따라서 “작동순서”는 이론, “점검방법”은 실무라고 보시면 딱 맞습니다.
7. 글 정리 읽기
거실제연설비를 한마디로 표현하면,
**“건물의 비상시 공기청정기 + 배기팬 + 방화커튼 3종 세트”**입니다.
- 불이 나면,
- 알람 : “불났어!” 하고 소리친다.
- 커튼 : “연기 여기 못 지나간다!” 하고 길막는다.
- 팬 : “나쁜 공기 나가라~ 좋은 공기 들어와라~” 하며 열심히 돌린다.
이 과정을 통해 건물 속 사람들은 안전하게 탈출할 수 있는 거죠.
8. 마무리
거실제연설비는 평소에는 눈에 잘 띄지 않지만, 화재가 발생하면 생명을 지켜주는 아주 중요한 설비입니다.
시험 준비하시는 분들은 “작동순서 4단계”와 “점검방법 4항목”을 꼭 암기하시고, 현업에 계신 분들은 정기점검 때 이 네 가지 항목이 반드시 정상인지 확인하시길 바랍니다.
거실제연설비 관련 문제(10문항)
아래 문항을 풀고 채점하기를 누르세요. 오답인 문항 밑에만 해설이 자동으로 보입니다.
